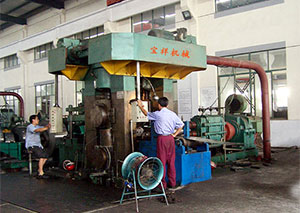

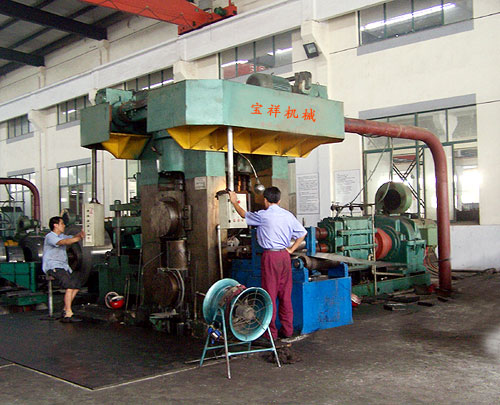

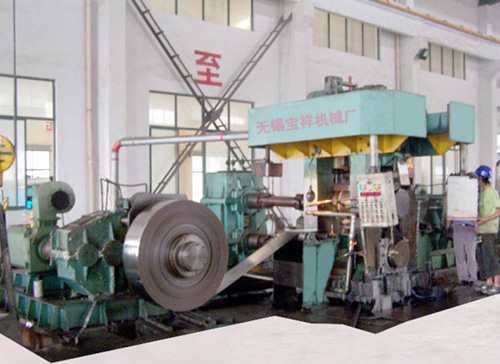

| 四輥可逆冷軋機組 |
一、用途
本機型為工作輥傳動和支承輥傳動，機架剛度大，輥系采用軋機專用軸承，壓下蝸輪為二次包絡面，壓下力大，本機型有可逆與不可逆兩種，適用于開胚中軋及精軋，是軋制普碳鋼、合金鋼、不銹鋼、銅、鋁等理想的軋機設備。
二、結構特點
本機為四輥冷軋機，由主電機、減速機、人字齒輪座、萬向接軸、托架、工作機座、電機壓下裝置、左、右卷取機及液壓站和直流電控等部分組成，支承輥材質為9Cr2Mo。軸承座附有換輥裝置，便于換輥。
三、技術參數表
軋制力
|
3000KN
|
傳動形式
|
支承輥傳動
|
進料規格
|
3.0×380
|
成品規格
|
0.2×380
|
機架截面
|
250×350
|
窗口尺寸
|
554×1680
|
工作輥規格
|
φ120（φ140）（φ175）×500
滾針軸承（復合瓦）
|
支承輥規格
|
460×480
FCD軸承
|
主電機
|
Z4，315-400Kw
|
壓下電機
|
Y180L 11-15Kw
|
軋制速度
|
特種鋼100m/min，普碳鋼180m/min
|
壓下速度
|
0.05mm/s
|
減速箱
|
ZL100（ZLY400）
|
壓下蝸輪中心距
|
Mt=12，Z=40，A=315-360
|
人字齒輪座
|
A=710；Mn12；
|
十字萬向軸
|
SWC285
|
卷取機（選用規格）
|
液壓四棱錐式，實心收卷，套筒式
|
|
|
|
|   |
|
|
|
可逆軋機
